真空開關管的氣密絕緣系統、屏蔽系統以及導電系統
本文作者：大禹漢光 發布時間：2022-11-11
真空開關管內部有很多系統組成，其中氣密絕緣系統、屏蔽系統以及導電系統是不可缺少的系統，如何對著三個系統有深入的認識呢?不妨看看下文介紹：
1、氣密絕緣系統
氣密絕緣系統是比較復雜的，它由陶瓷或者玻璃等材質制作成外殼，加上動端蓋板、定端蓋板以及不銹鋼波紋管，從而形成一個完整的氣密絕緣系統。
為了保證陶瓷或者玻璃和不銹鋼之間形成良好的氣密性，不僅在封接的時候應該要有嚴格的操作工藝，而且還要求材料本身不能夠有很大的透氣性。
其中不銹鋼波紋管所發揮的作用是很大的，它能夠把內部真空狀態和外部大氣狀態有效隔離，而且能使動觸頭連同動導電桿在規定的范圍內運動，以完成真空開關的閉合與分斷操作。
3、屏蔽系統
屏蔽系統大致由屏蔽筒，屏蔽罩以及其他一些零件組成。它的主要作用可以分為三方面：
(1)可以防止觸頭在燃弧時產生大量的金屬蒸汽以及液滴噴濺，金屬蒸汽以及液滴噴濺都是會污染絕緣外殼的內壁，這樣就可以保護外殼，避免絕緣強度下降或者發生閃絡。
(2)可以改善內部電場的分布情況，從而有利于絕緣外殼體積的減小，尤其是對于高電壓場所所使用的真空滅弧室，其體積減小有很大的幫助。
(3)可以吸收部分電弧的能量，冷凝電弧的生成物。尤其是在開斷短路電流的措施后，電弧所產生的大部分熱能可以被屏蔽系統所吸收，從而可以提高觸頭間介質強度的恢復。
3、導電系統
導電系統主要由六個部分組成，也就是動導電桿構、定觸頭、動觸頭動跑弧面、定導電桿以及定跑弧面。
其中操動機構通過動導電桿之間的運動，可以讓使兩觸頭閉合，完成電路接通。為了使接觸電阻保持穩定，動導電桿的一端往往設置有導向套，利用壓縮彈簧，可以讓兩觸頭間保持額定壓力。分斷電流時，兩觸頭產生的電弧，可以完成電路的開斷。
真空開關管的氣密絕緣系統、屏蔽系統以及導電系統就先介紹到這，看完后你應該知道氣密絕緣系統、屏蔽系統以及導電系統的重要性了吧。
相關資訊
網友留言：請問，固封極柱在通較大電流的時候，能不能使用軟連接? 大禹回答：您好。是不能的。因為固封極柱在大電流連續運行的情況下，軟連接用的軟導體多為細銅絲編織成帶型或扭成多股圓形，以...
1、貯存期檢查 出廠的真空滅弧室須同時滿足下列貯存條件： 1)出真空爐后至出廠前必須在大氣環境下貯存不少于14天; 2)同時必須保證這些產品工藝老煉后在大氣環境下貯存不少于...
真空開關管廠家哪家好?國內生產該產品的廠家很多，如何在眾多廠家眾挑選出一家是比較困難的，這里小編給大家推薦湖北大禹漢光真空電器有限公司。 湖北大禹漢光真空電器有限公司是一家專業生產以...
真空開關管是真空斷路器的關鍵部分，負責開斷電路。加上操作機構就是真空斷路器了。真空開關管內是兩個倒扣的煙灰缸形狀的觸頭，斷開回路電流時，電弧從接觸面中間沿著開好的導向間隙向外發散，被冷卻而...
真空滅弧室是一種真空器件，也是真空開關的核心器，有時也被稱為真空開關管或真空泡，它的主要功能是借助真空優良的絕緣和熄弧性能來實現電路的關合或分斷。下面就介紹一下具體的工作原理吧。 真...

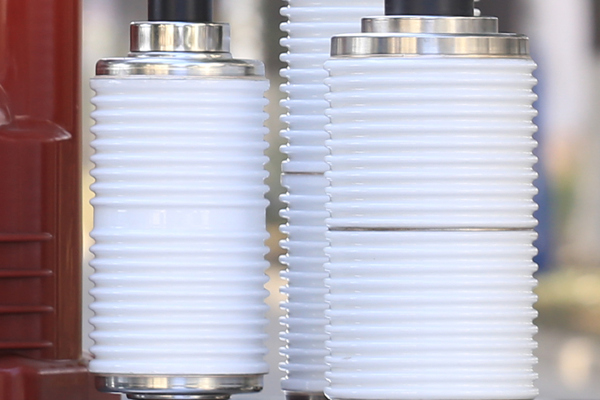

真空開關管廣泛應用于各種高壓和高電流場合，因此在電力系統、雷達、通信、工業控制等領域都可以見到它。不過你知道嗎？不要看它的體積小，但是它的工藝流程十分復雜，往往需要很多到工序才能完成一個完整的產...
